불소수지호스 / 플렉시블

RH20/RH21

작성자 10page 날짜 2023-02-07 16:01:54
PTFE 콘보루트 호스 PTFE CONVOLUTED HOSE

금형 감기에 의한 열성형으로 고저차가 있는 나선형 구조를 실현.
높은 응력 흡수력을 실현하였습니다.

경질인 PTFE 튜브를 고온으로 나선형으로 가공. 유연성과 액 빠짐의 장점을 동시에 실현. 또한 튜브에 일정한 두께를 갖게 함으로써 가스 투과성이나 강도를 유지하면서 짧은 면 간에 많은 응력 흡수를 할 수 있습니다.

상품 설명



■ 용도

유연성을 확보하였고, 유체를 시인하고 싶은 라인 등에 사용을 추천드립니다. (RH20)



■ 포인트

가요성

나선형 구조의 고저차를 크게 하여 유연성과 굽힘 반경을 개선하였습니다.



■ 옵션

운영관리 최적화

제품에 QR코드나 라인 번호 등을 레이저로 각인할 수 있으므로, 제조 일자 및 세척 빈도의 데이터 관리가 가능하게 하며 안정된 운용 및 관리를 할 수 있습니다.


연마, 내식성

버프 연마, 전해연마에 의해서 표면의 평활성과 내식성을 향상, 또 부동태화 처리에 의한 피막 효과로, 내식성을 더욱 향상시킬 수 있습니다.



적응력 향상

외장 블레이드를 추가함으로써 내압성능을 향상시킬 수 있습니다. 또한 스프링 롤이나 이중관 등 사용처에 따라 세세한 대응이 가능합니다.

※주  의 : RH20은 외장재가 없으므로 압력을 가한 사용은 삼가해 주십시오.

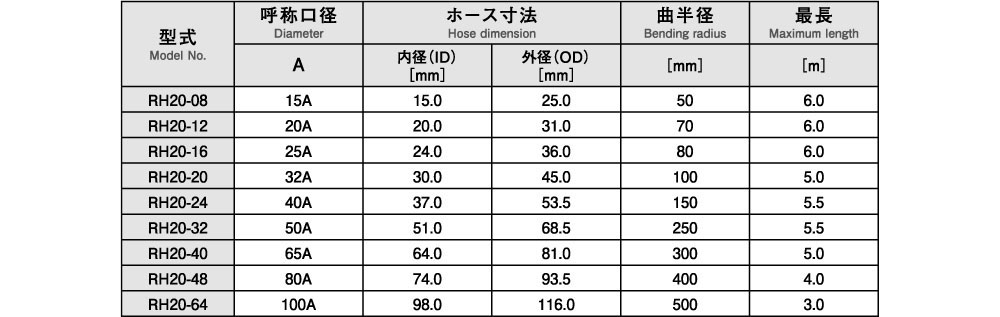

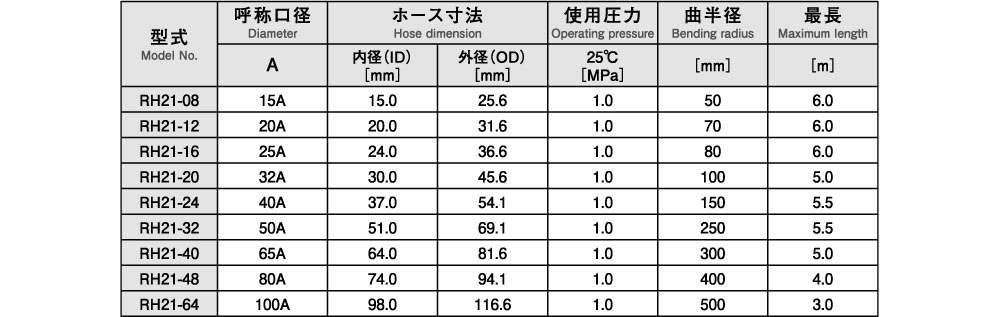

■ 사양

▶ 접촉부 재질 : PTFE

▶ 외장 재료 : SUS 블레이드(RH21)

▶ 사용 온도 범위 : -30~77℃(RH20), -40~200℃(RH21)



RH20 블레이드가 없는 PTFE 타입



RH21 블레이드가 있는 표준 PTFE 타입









■ 재질구성

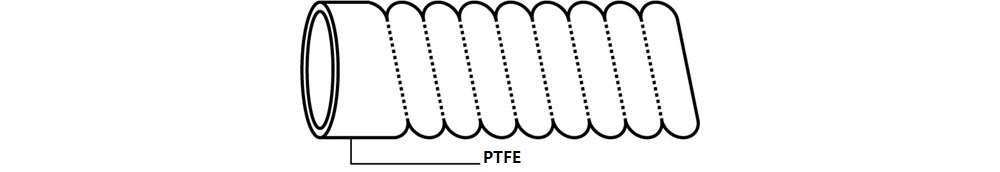

RH20

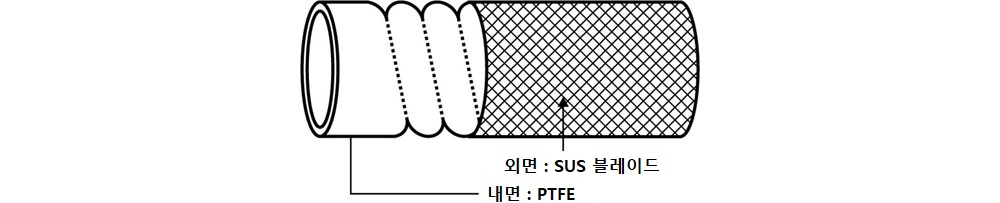

RH21



본 홈페이지에 개제된 제품 사양이나 크기, 각 수치는 대표적인 회사 취급 제품의 참고 값입니다. 생산 상황에 따라 재질 등은 변경될 수 있습니다.
