RY19M/RY19L
작성자 10page
날짜 2023-02-07 16:01:50
PTFE 플레어 튜브 인서트 플렉시블 조인트
PTFE FLARE TUBE INSERT FLEXIBLE JOINT
약품 이송, 위험한 폐수 배관에 적합한
PTFE + SUS 플렉시블 하이브리드.
내면에 PTFE의 스트레이트 튜브를 삽입. 외장에는 SUS 플렉시블을 채용하여 유연성과 강성을 가지고 있습니다. 또한 SUS 플렉시블에는 전용으로 설계된 소방법 규격제품을 사용할 수도 있습니다.
상품 설명
■ 용도
장거리 이송 배관, 연결 파이프, 컬버트, 건물내부의 복잡한 배관 등
■ 포인트
청정성
접촉하는 재질을 전면 PTFE(테프론, 불소수지)로 하여 불순물의 용출을 극한까지 제어합니다.
강성
외장에 SUS 플렉시블을 사용하여 유연성과 강성을 모두 갖추었습니다.
■ 옵션
플랜지 변경 가능
플랜지의 변경에 대해서는 기술자료 "제품 별 플랜지 규격 적합 표"를 참고해 주십시오.
※주 의 : 지중 매설용, 염분 대책용 등의 외장재에 관해서는 문의하여 주십시오. 플랜지는 양쪽 모두 루즈식 입니다.
■ 사양
▶ 접촉부 재질 : PTFE
▶ 외장 재료 : SUS 플렉시블 + SUS 블레이드
▶ 주요 적합 유체 : 초순수·고순도 케미칼, 케미칼 폐수, 고온수, 해수 등
▶ 사용범위 : 플랜지 연결 방식
▶ 사용 온도 : -40℃~200℃
▶ 사용 압력 : 0.1~1.0Mpa

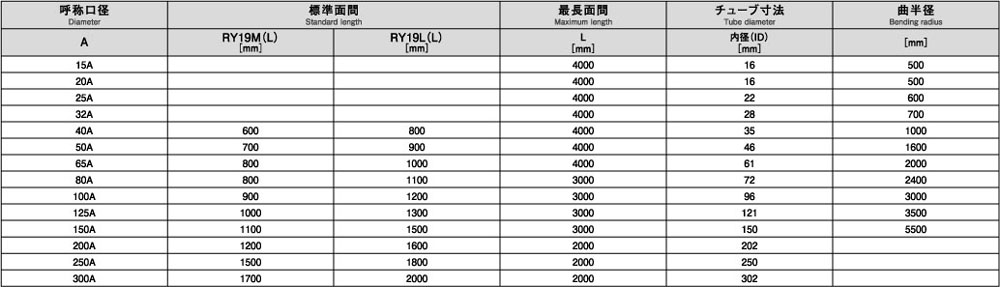

사양표

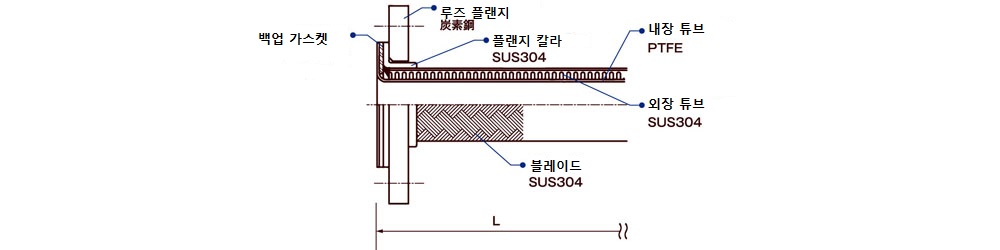

■ 재질구성
※본 홈페이지에 개제된 제품 사양이나 크기, 각 수치는 대표적인 회사 취급 제품의 참고 값입니다. 생산 상황에 따라 재질 등은 변경될 수 있습니다.
