RY20/RY40
작성자 10page
날짜 2023-02-07 16:01:48
PTFE 플레어 플랜지 콘보루티드 호스
PTFE FLARE FLANGE TYPE CONVOLUTED HOSE
플랜지 파이프 라인에 최적.
외장재를 배제한 심플한 구조로 유연성을 확보했습니다.
플랜지 방식으로 설계된 배관에 액체의 모든 면이 PTFE와 닿는 콘보루티드 호스. 높은 유연성은 유지하면서 비교적 정비 빈도가 적은 플랜지 연결로 누설 위험을 최대한 억제했습니다.
상품 설명
■ 용도
플랜지 방식으로 압력이 걸리지 않는 라인, 유연성을 확보하면서 유체의 시인성을 확보하고자 하는 라인에 사용을 추천드립니다.
■ 포인트
청정성
접촉하는 재질을 전면 PTFE(테프론, 불소수지)로 하여 불순물의 용출을 극한까지 제어합니다.
유연성
외부 보강재를 일절 사용하지 않았고, 나선형 PTFE(불소수지, 테프론)의 유연성을 최대한 활용하였습니다.
■ 옵션
운영관리 최적화
제품에 QR코드나 라인 번호 등을 레이저로 각인할 수 있으므로, 제조 일자 및 세척 빈도의 데이터 관리가 가능하게 하며 안정된 운용 및 관리를 할 수 있습니다.
적응력 향상
외장 블레이드를 추가함으로써 내압성능을 향상시킬 수 있습니다. 또한 스프링 롤이나 이중관 등 사용처에 따라 세세한 대응이 가능합니다.
시인성
보다 투명도가 높은 PTFE재질을 선정함으로써 유체의 시인성을 가능하게 하였습니다.
부압 적응성
연결 부위에 PTFE 슬리브를 삽입함으로써 마이너스 압력에도 대응이 가능하도록 설계가 되었습니다.
※주 의 : 본 제품은 외장재가 없으므로 압력을 가한 사용은 삼가해 주십시오.
■ 사양
▶ 접촉부 재질 : PTFE(RY20), 도전성 PTFE(RY40)
▶ 사용 온도 범위 : -30℃~77℃

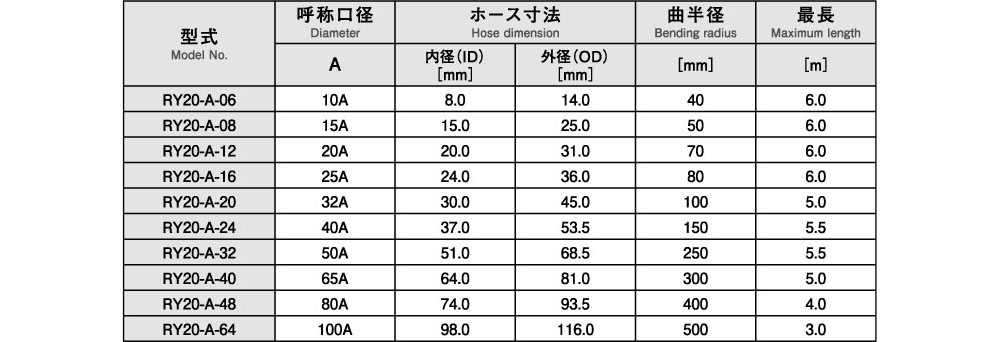

RY20-Type A

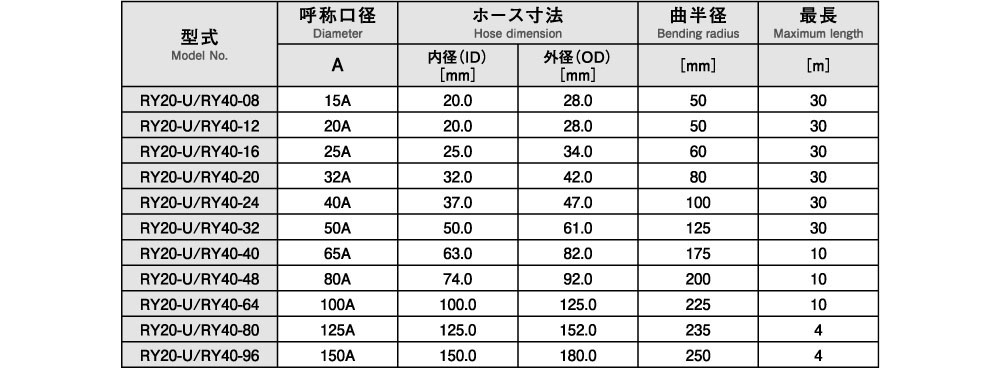

RY20-Type U / RY 40
■ 재질구성

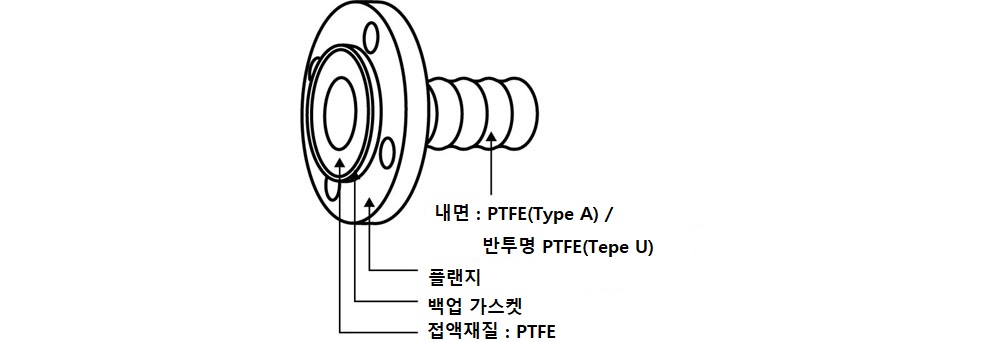

RY20-Type A / Type U

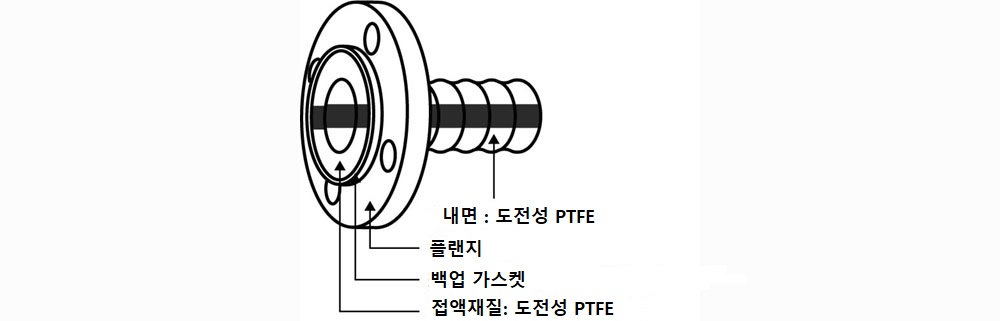

RY40(도전성 배관 : 정전기 대책, 대전 방지)
※본 홈페이지에 개제된 제품 사양이나 크기, 각 수치는 대표적인 회사 취급 제품의 참고 값입니다. 생산 상황에 따라 재질 등은 변경될 수 있습니다.
